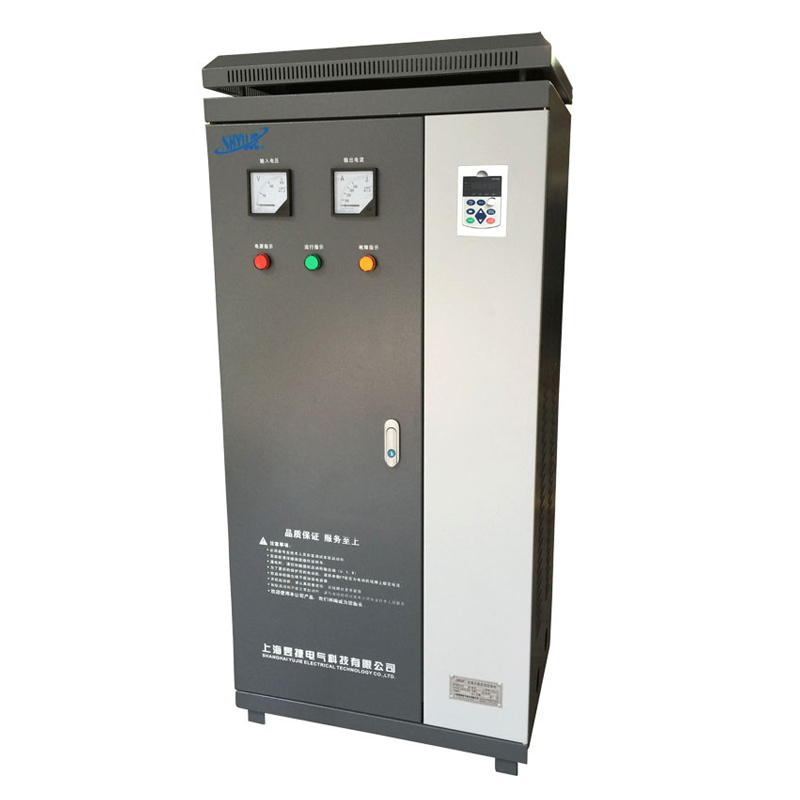

产品型号：SHYB通用型变频柜重载型
SHYB通用型变频柜重载型系列
1. SHYB 变频恒压供水控制柜
系列变频控制柜充分吸收国内外变频控制柜的先进经验，经多年的生产和应用，不断完善优化，精心设计制作而成。该产品具有过载、短路、缺相保护以及电机超温及漏电等多种保护功能及齐全的状态显示。
变频控制柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害;多用于恒压供水,中央空调,锅炉,风机水泵,空压机等机械设备以及暖通空调冷热水循环等多种场合的自动控制系统。
一、变频控制柜控制类型
1、液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。
2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。
3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵（风机的启停,阀门的开度等），应用于恒温、热交换系统等需温度控制的场合。
4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。
二、变频控制柜功能介绍
1、变频控制柜的电源切换与保护功能
变频控制柜通常设计有断路器元件，它连接着进线电源，可以帮助变频控制柜完成电路的通断操作，并能够在电路和变频器出现短路或过载时提供保护。此外变频柜还可以在电机维护时切断电源保证操作人员安全。
2、变频控制柜的变频调速功能
变频控制柜的控制面板上设置有变频调速用的电位器，可以根据操作人员的输出频率，向电机输送指令信号，控制电机的转速。变频控制柜中的部分产品设置有工频切换功能，以保证在变频器出现故障时，通过自动控制回路将电动机切换回工频电源。
3、变频控制柜的直观控制功能

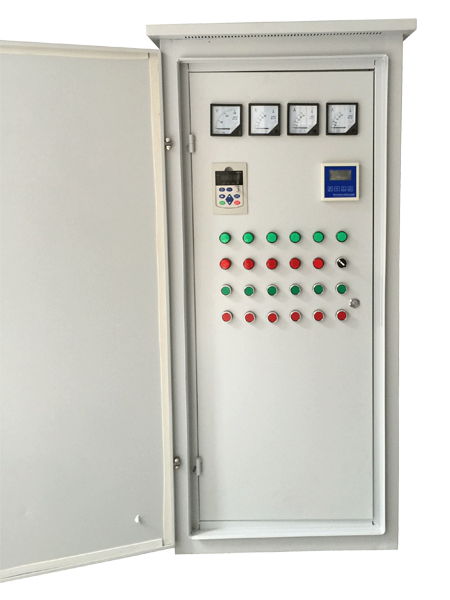

变频控制柜的柜体上设计有显示设备与操作面板，它与变频控制柜内部的电器元件相连，可以直观显示变频控制柜的运行状态，同时方便操作人员控制变频装置的运行，及对电机等被控制设备进行现场操作。
变频控制柜的柜体上，还安装有各种仪器仪表及指示灯，例如电压表、电流表、频率表，及电源指示灯、报警指示灯、运行指示灯、工频指示灯等。变频控制柜的运行及操作状态，可以直接反应在各项仪表及指示灯上，实现对变频器工作状态的时时监测。
4、变频控制柜的安全防护功能
变频控制柜将各种包括变频器在内的各种电气元件都集中在柜体内，这样可以减少外部环境对电气元件的影响程度，降低电气元件受环境污染的程度，也降低变频控制柜操作人员的触电危险，因此具有较好的安全防护效果。
三、变频控制柜特点分析
1、节约能源
变频器控制电机与传统控制的电机比较，能源节约是最有实际意义的，根据工况需求来供给的电机工况是经济的运行状，即可节电10-50%
2、运行成本降低
传统电机的运行成本由三项组成：初始采购成本、维护成本和能源成本。其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。
3、延长电机的使用寿命
变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到最低程度。
4、低了电机的噪音
根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。
四、变频控制柜适用范围
1、工业、生活、消防的恒压供水控制系统
2、空调冷却水循环控制系统
3、城市广场音乐喷泉控制系统
4、中央空调节能控制系统
